Cluster Architecture

alt text

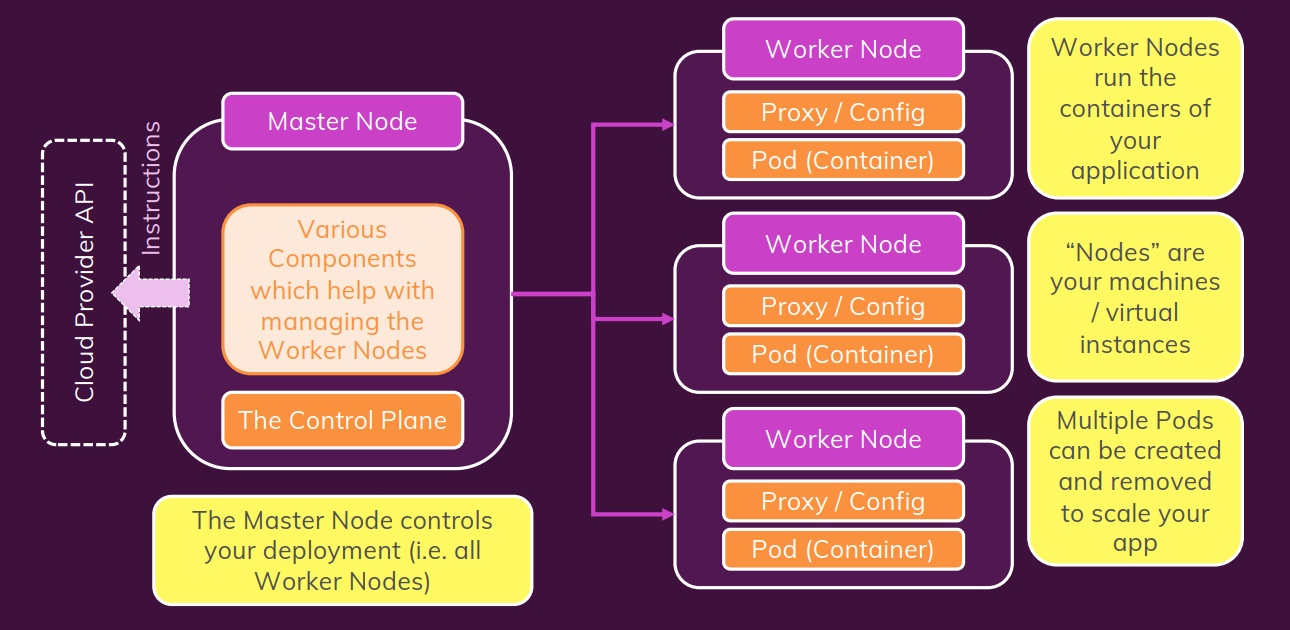

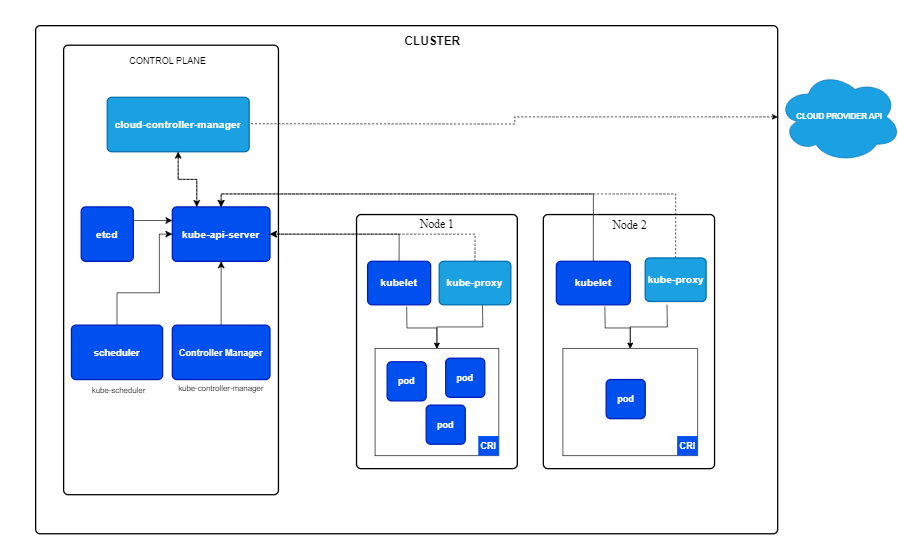

Cluster gồm 2 thành phần:

Control Plane: Có nhiệm vụ điều phối toàn bộ hoạt động của cluster
Data Plane:
- Giúp triển khai service
- Gồm nhiều worker node

alt text

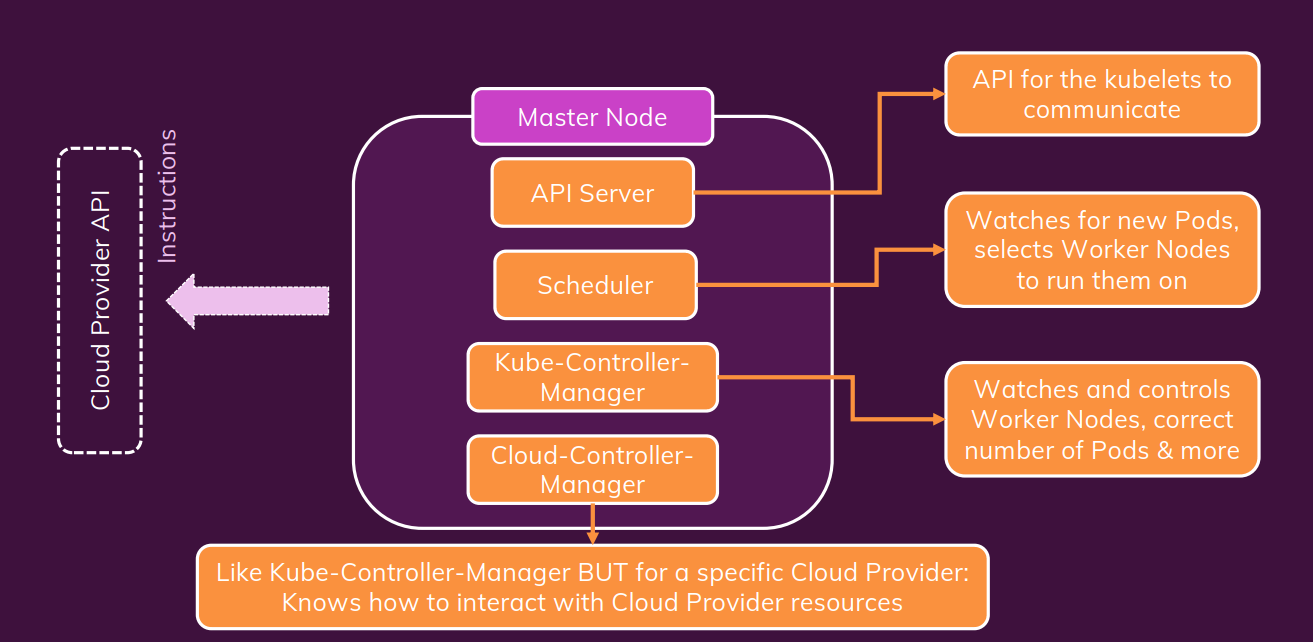

Control Plane

Reference
kube-apiserver:: Cho phép quản lý API trong cluster, khi client (CLI interface), Agents, gọi đến cluster, cần lấy thông tin trong cluster thì sẽ gọi đến API Server này. API Server sẽ tiến hành xác thực, phân quyền. Mọi thứ đều phải tương tác qua API Server
kube-controller-manager: Bất kì một controler nào trong cluster k8s đều làm nhiệm vụ monitor một đối tượng nào đó rồi đưa ra hành động tương ứng. Example: quản lý replicaset
Scheduler: Khi mà ta muốn chạy 1 service, thì scheduler sẽ tiến hành tìm các Node hợp lệ (thỏa mản các ràng buộc và có sẵn các tài nguyên cần thiết). Scheduler sẽ rank các valid nodes rồi gán Pod với node hợp lệ
etcd: Như là 1 database chứa toàn bộ data của cluster (objects, resources,...) phục vụ cho mục đích truy cập và tra cứu
cloud-controller-manager(optional): Khi mà ta tự tạo riêng 1 cái cluster k8s nhưng lại muốn sử dụng các tài nguyên như (EC2, S3, ...) trên cloud nói chung, AWS nói riêng thì ta cần đến CCM để có thể tương tác với các service của cloud

Data Plane

Gồm nhiều woker node, trong các woker node thì có 2 thành phần chính:

Kubelet: Như là 1 Agent có trách nhiệm checkin các resource chạy trên woker node(Pod,...) cập nhật thông tin lên API Server, nhận lệnh từ API Server và triển khai trên woker node. Đảm bảo các containers trên các Pod chạy ổn định
Kube-Proxy: Tạo ra các rule để instance, pod connect với nhau
Container Runtime: Container runtime là một phần mềm chịu trách nhiệm cho việc quản lý và chạy các container. Nó là một thành phần cụ thể của hệ thống có nhiệm vụ thực hiện các chức năng như tạo, khởi động, dừng và xóa container. Một số container runtime phổ biến trong cộng đồng Kubernetes bao gồm Docker, containerd, rkt, và CRI-O.
Container Runtime Interface: CRI là một giao diện chuẩn để tương tác giữa Kubernetes và các container runtime. Nó giúp tách biệt logic quản lý container của Kubernetes với container runtime cụ thể, cho phép linh hoạt trong việc thay đổi hoặc sử dụng nhiều container runtime khác nhau.

YAML

Example Json:

data = {
  "id": "AWcvsjx864kVeDHDi2gB",
  "timestamp": 1542693469197,
  "description": "This network device leaf2.abc.inc is unreachable from controller. The device role is ACCESS.",
  "actualServiceId": "10.10.20.82",
  "assignedTo": "",
  "enrichmentInfo": {
    "issueDetails": {
      "issue": [
        {
          "issueId": "AWcvsjx864kVeDHDi2gB",
          "issuePriority": "",
          "issueSummary": "Network Device 10.10.20.82 Is Unreachable From Controller",
          "issueTimestamp": 1542693469197,
          "suggestedActions": [
            {
              "message": "From the controller, verify whether the last hop is reachable.",
              "steps": []
            },
            {
              "message": "Verify access to the device.",
              "steps": []
            }
          ],
          "impactedHosts": [
            {
              "hostName": "DUT",
              "failedAttempts": 3,
              "location": {
                "siteId": "SanJose",
                "apsImpacted": []
              },
              "timestamp": 1542693469197
            }
          ]
        }
      ]
    },
    "connectedDevice": [
      {
        "deviceDetails": {
          "inventoryStatusDetail": "<status><general code=\"SNMP_TIMEOUT\"/></status>",
          "lastUpdateTime": 1542693255158,
          "errorDescription": "SNMP timeouts are occurring with this device. Either the SNMP credentials are not correctly provided to controller or the device is responding slow and snmp timeout is low. If its a timeout issue, controller will attempt to progressively adjust the timeout in subsequent collection cycles to get device to managed state. User can also run discovery again only for this device using the discovery feature after adjusting the timeout and snmp credentials as required. Or user can update the timeout and snmp credentials as required using update credentials.",
          "tagCount": "0",
          "lastUpdated": "2018-11-20 05:54:15",
          "id": "a7633ae5-d3c9-4aea-837d-c3ad5b19c802",
          "neighborTopology": [
            {
              "errorCode": 5000,
              "message": "An internal has error occurred while processing this request.",
            }
          ],
          "cisco360view": "https://10.10.20.22/dna/assurance/home#networkDevice/a7633ae5-d3c9-4aea-837d-c3ad5b19c802"
        }
      }
    ]
  }
}

Convert from json to yaml

{
  Servers: [
     {
        name: Server1
        owner: John
        created: 2021
        status: Active
     },
    {
        name: Server2
        owner: Huy
        created: 2024
        status: Active
     }
  ]
}

Servers:
  - name: Server1
    owner: John
    created: 2021
    status: Active
  - name: Server2
    owner: Huy
    created: 2024
    status: Active

YAML thường được sử dụng làm ngôn ngữ định nghĩa cấu hình

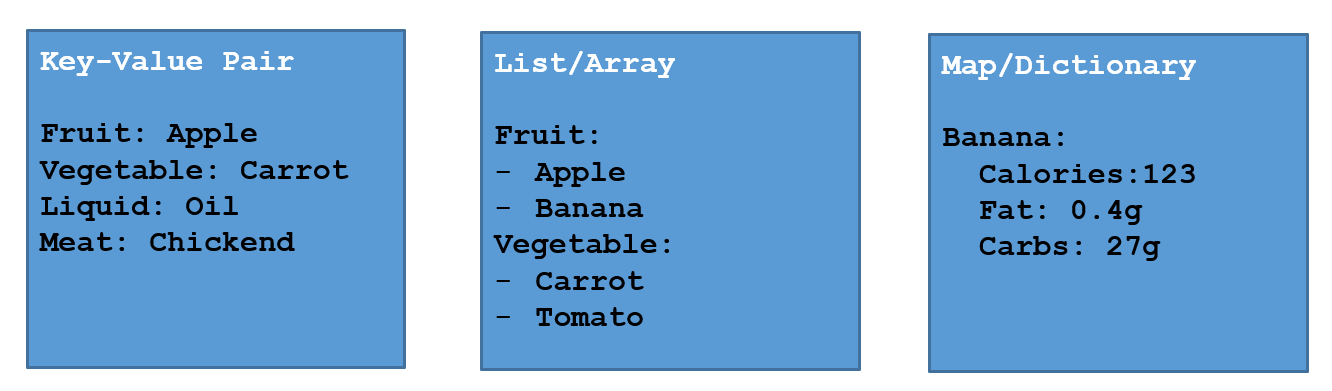

Data Structure:
YAML Ain't Markup Language (YAML) là tập cha của JSON, được thiết kế để dễ đọc hơn.
Vì là tập cha của JSON nên các bộ phân tích YAML có thể phân tích các tệp JSON (nhưng ngược lại thì không).
Do vậy, YAML tốt hơn JSON ở một số tác vụ, bao gồm việc nhúng trực tiếp mã JSON (có chứa dấu ngoặc kép) trong các file YAML.
YAML sử dụng thụt lề để xác định phân cấp trong tệp.
Maps và danh sách (list) cũng có thể được biểu diễn khá tương tự như trong JavaScript hoặc Python, dưới dạng gọi là “flow syntax” – cú pháp luồng.

person:
  name: John
  age: 30
  city: New York

person: {name: John, age: 30, city: New York}

fruits:
  - apple
  - orange
  - banana

fruits: [apple, orange, banana]

people:
  - name: John
    age: 30
    city: New York
  - name: Jane
    age: 25
    city: London


people:
  - {name: John, age: 30, city: New York}
  - {name: Jane, age: 25, city: London}

POD

Là một đối tượng nhỏ nhất được tạo ra bởi k8s
Dùng để đóng gói các Containers vào bên trong
Là một instance của application
Khi Pod đang running nó là thực thể không thể thay đổi (thêm, xóa, sửa)
Scale workload => tăng Pod => tăng Host

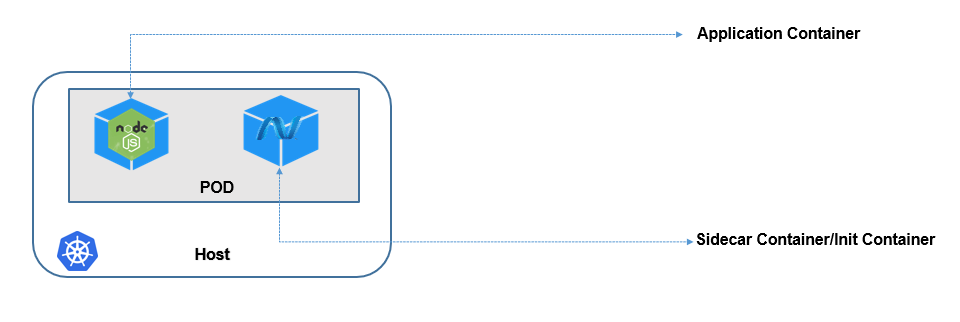

Multiple Container in Pod
- Sidecar Container: container running song song với container application
- Init Container: container running trước container application
Chỉ nên chạy 1 container trong 1 pod

ReplicaSets

ReplicaSet cho phép chạy nhiều bản sao của 1 POD trong Cluster để đảm bảo High Avalibility
Khi application chạy 2 POD, RS cho phép đảm bảo luôn luôn có 2 POD running trong Cluster

Deployment

alt text

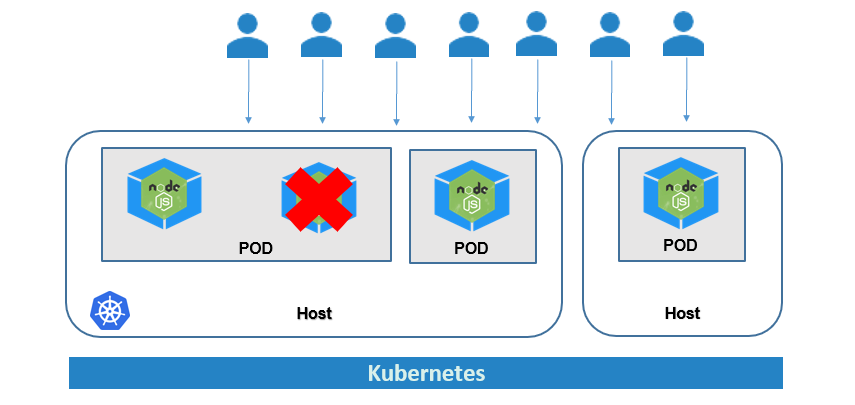

Khi traffic tăng lên, Kuberentes sẽ không thêm containers vào trong các POD đang chạy mà sẽ thêm các POD khác
POD được coi là immutable object, tức là khi running không thể edit bất cứ thông tin nào ngoại trừ image
Khi traffic tiếp tục tăng lên và 1 node không thể xử lý được thì K8s sẽ tạo POD trên Host khác

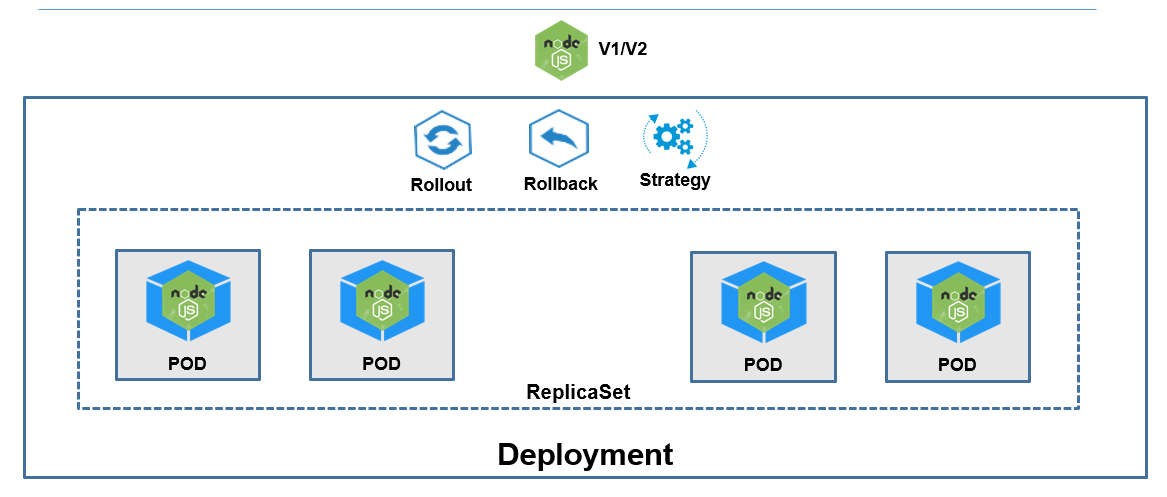

Upgrade/Rollout: tạo ra một Replicaset mới với các POD với version mới của application
Rollback: recover lại các POD của replicaset version trước đó
Deployment Strategy:
- Recreate strategy sẽ kill tất cả các POD của revision cũ trước khi tạo ra các revision mới, gây ra downtime cho application
- Rolling Update thực hiện thay thế dần dần các POD của revision cũ và thay thế bằng các POD của revision mới

Service

alt text

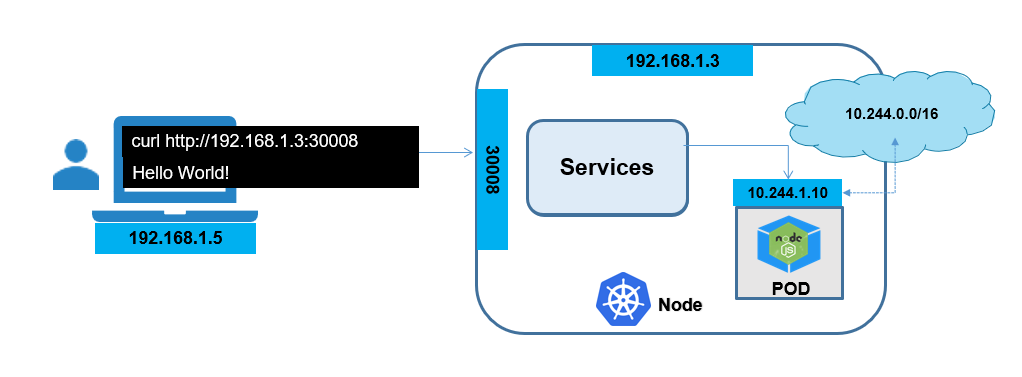

In Kubernetes, a Service is a method for exposing a network application that is running as one or more Pods in your cluster.

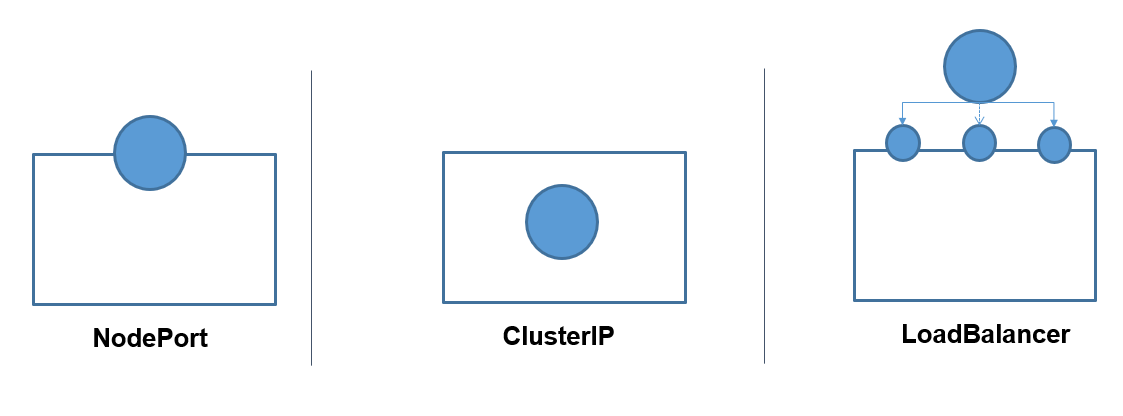

Service types

alt text

NodePort cho phép truy cập vào một POD trong Cluster bằng cách mapping với 1 Port nằm trên Node.
ClusterIP cho phép gắn một IP ảo (Virtual IP) vào Service và cho phép các service khác trong cluster có thể thương tác với service này qua IP đó

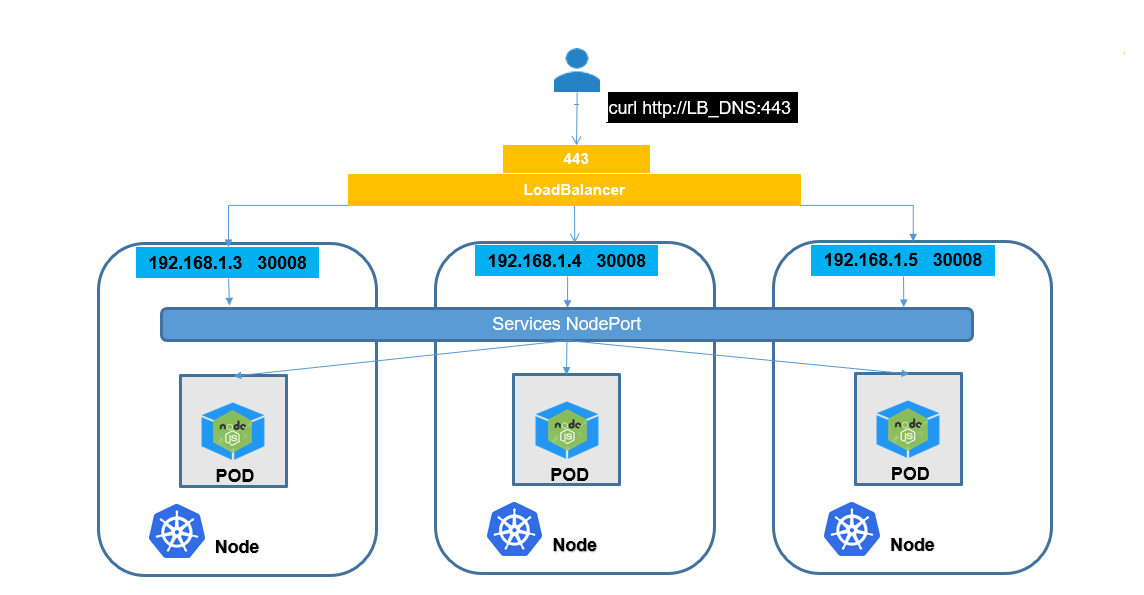

LoadBalancer là service cung cấp bởi các Cloud Provider, nó cho phép truy cập vào service thông qua một LoadBalancer

NodePort

alt text

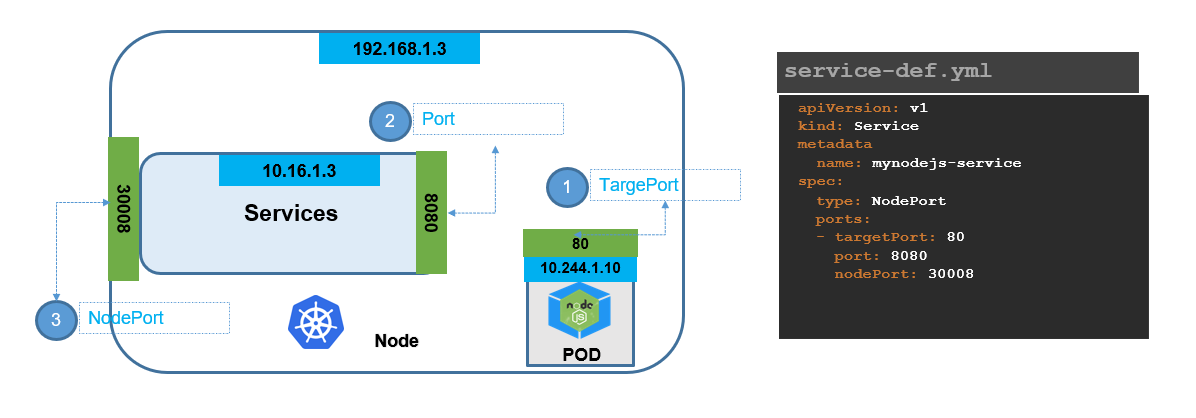

Để định một NodePort service cần chỉ định rõ các Port trên Node (NodePort), Port lắng nghe của Service (Port) và Port lắng nghe của POD (targetPort)
Khi tạo một Service với kiểu NodePort, một cổng cố định (NodePort) trên mỗi Node trong Cluster sẽ được mở ra để tiếp nhận yêu cầu. Cổng này là một cổng ngoại vi trên máy chủ vật lý hoặc ảo và có thể được truy cập từ bên ngoài Cluster.
Virtual IP (ClusterIP): Service cung cấp một địa chỉ IP ảo (ClusterIP) để đại diện cho tất cả các Pod thuộc selector của nó. Khi các yêu cầu đến địa chỉ IP của Service (ClusterIP), cổng NodePort trên Node sẽ chuyển hướng yêu cầu đó đến ClusterIP.
Forwarding đến các Pod: Khi một yêu cầu được gửi đến cổng NodePort trên bất kỳ Node nào trong Cluster, nó sẽ được chuyển hướng đến địa chỉ IP của Service (ClusterIP). ClusterIP sau đó sẽ chuyển hướng yêu cầu đến các Pod phù hợp dựa trên selector theo một cơ chế Round Robin.
Round Robin Load Balancing: Cơ chế Round Robin được sử dụng để chuyển hướng yêu cầu đến các Pod trong tập hợp. Mỗi lần yêu cầu mới đến, nó sẽ được chuyển đến Pod tiếp theo trong danh sách.

ClusterIP

alt text

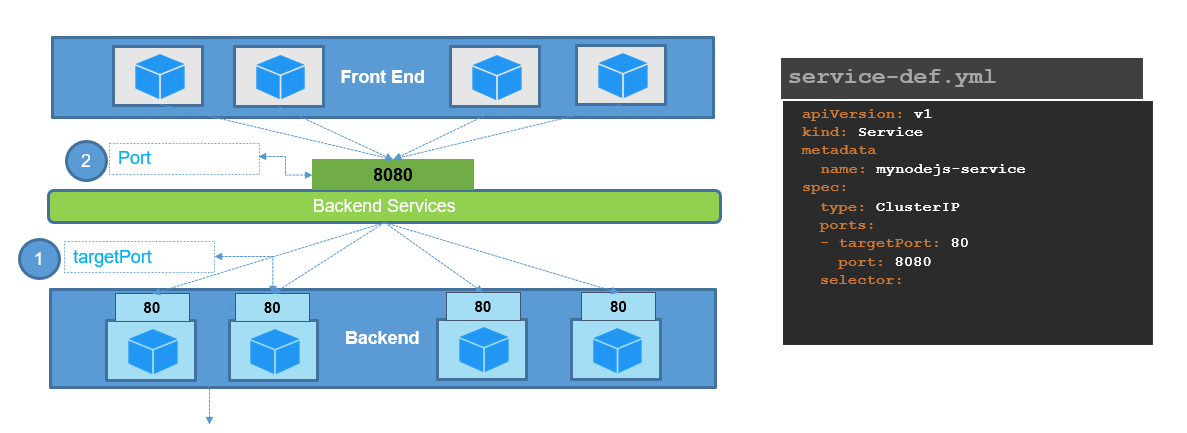

Được sử dụng để tạo ra một địa chỉ IP ảo (Virtual IP) chỉ có thể truy cập từ bên trong Cluster. ClusterIP không cung cấp khả năng truy cập từ bên ngoài Cluster và thường được sử dụng để nhóm các Pod có cùng chức năng
Khi triển khai một địch vụ thông thường sẽ bao gồm 3 thành phần cơ bản đó là FrontEnd, Backend và DB.
Trong môi trường của Kubernetes, các thành phần này sẽ được triển khai thành các POD gọi là instance. Các POD này về bản chất được Kubernetes cấp cho 1 địa chỉ IP trong suốt vòng đời của nó, tuy nhiên khi POD bị thay thế bởi POD khác thì IP sẽ bị thay đổi.
Vì vậy, kêt nối trực tiếp tới IP của POD là điều không thể. Do đó service ClusterIP được sinh ra như một giao diện đồng nhất cho phép nhóm tất cả các POD có cùng chức năng lại, điều đó khiến cho việc POD bị thay đổi IP sẽ không bị ảnh hưởng tới các thành phần tạo kết nối khác.

LoadBalancer

alt text

Label & Selector

alt text

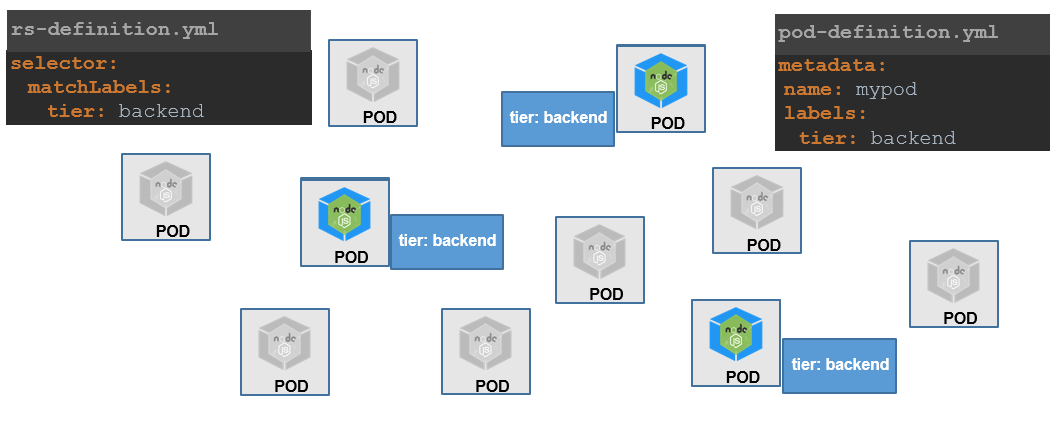

Label: Gán nhãn cho object Selector: Lựa chọn loại object có nhãn nào để manage

Namespace

Namespace cho phép phân tách, tách biệt resources của một Kubernetes Cluster.
Sử dụng Namespace khi cần chia K8s resources cho các team khác nhau, các mục đích khác nhau (dev, test, prod,...)
Sử dụng Namespace có thể set các giới hạn về Resources phục vụ việc quản lý tài nguyên

ConfigMap

Các file cấu hình cho ứng dụng có thể được sử dụng trong Kubernetes dưới dạng ConfigMap
ConfigMap được lưu dưới dạng Key-Value
Ứng dụng có thể đọc các file cấu hình dưới dạng ConfigMap theo các cách sau:
- Sử dụng biến môi trường Environment Variables (printenv)
- Sử dụng Volumes
ConfigMap có thể dùng để lưu một file cấu hình đầy đủ (VD. nginx.conf, application.properties)
Sau đó ConfigMap được mount vào thư mục đặt file cấu hình của ứng dụng trong container sử dụng Volumes.Bằng cách này chúng ta có thể đưa file cấu hình vào trong Container mà không cần thay đổi gì với Container
Generate ConfigMap sử dụng declarative yaml file

apiVersion: v1
kind: ConfigMap
metadata:
  name: webapp-config-map
data:
  APP_COLOR: darkblue
  APP_OTHER: disregard

Expose ConfigMap sử dụng Environment Variables

# non configmap
- env:
    - name: APP_COLOR
      value: green

# use configmap
- env:
    - name: APP_COLOR
      valueFrom:
        configMapKeyRef:
          name: webapp-config-map
          key: APP_COLOR

Secret

Secrets là cách mà Kubernetes cung cấp để chia sẻ các thông nhạy cảm (user/pass, token, key…), là cách đơn giản nhất để truyền các tham số nhạy cảm
Ngoài Secrets còn có thể dùng dịch vụ khác thay thế như Hashicorp Vault
Ứng dụng có thể sử dụng Secret theo các cách sau
- Sử dụng Secret như là các biến môi trường (environment variables)
- Sử dụng Secret như là một file: volumes để mount vào Container

Volume:

spec:
  containers:
  - name: mynodejs
    image:  nodejs
    volumeMounts:
      - name: credential-volume
        mountPath: /etc/creds
  volumes:
    - name: credential-volume
      secret:
        secretName: db-secret

For more

Ingress

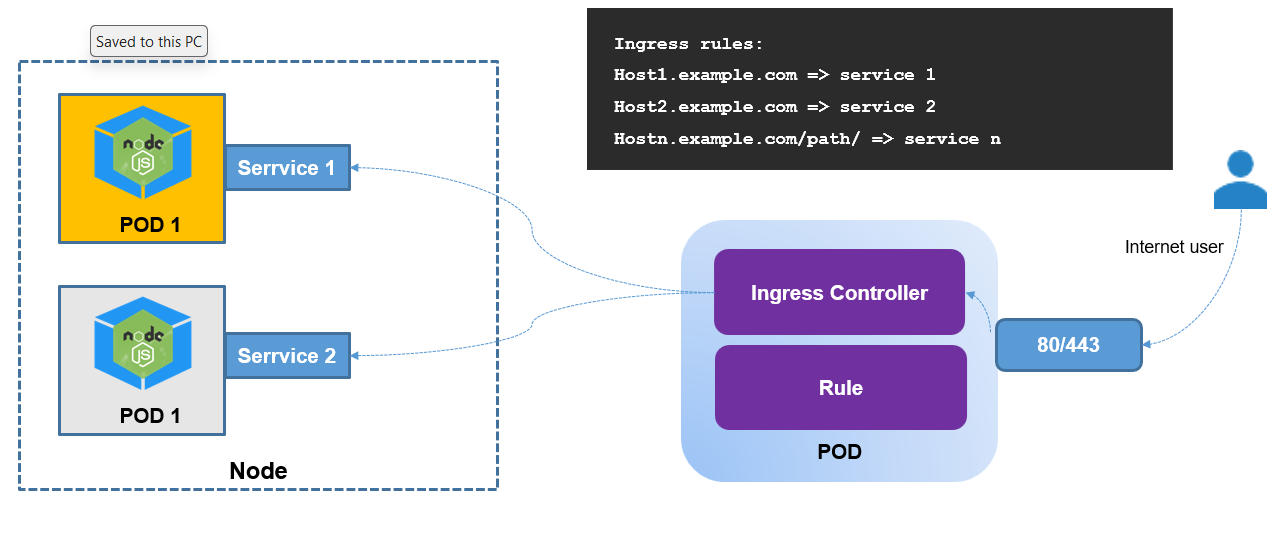

Ingress là một phương án để expose service ra bên ngoài thay thế cho NodePort hoặc LoadBalancer type
Ingress cho phép định tuyến các traffic từ bên ngoài vào các service bên trong K8s theo các rule được định nghĩa:
- Host name
- URL Path

alt text

Ingress Resource là Object cho phép định nghĩa cách các request từ bên ngoài vào được định tuyến tới các Service như thế nào trong K8s Cluster
Ingress Controller:
- Ingress Controller đóng vai trò là Proxy và thực hiện tiếp nhận request từ bên ngoài và chuyển hướng tới các dịch vụ Service bên trong Cluster K8s
- Ingress Controller sẽ lắng nghe việc tạo ra các Ingress Resource và apply các rule định nghĩa trong Ingress Resource vào cấu hình Proxy của nó
Ingress Rules:
- Là một phần của Ingress Resources trong Kubernetes. Một Ingress Resources định nghĩa cách yêu cầu HTTP/HTTPS nên được điều hướng đến các dịch vụ trong cluster. Mỗi Ingress Rule chứa một hoặc nhiều quy tắc để xác định cách yêu cầu nên được xử lý.
- Các quy tắc này được đặc tả trong trường spec.rules của Ingress Resources và có thể bao gồm các thông tin như địa chỉ đích, path, port, và backend service.

Install kubectl on ubuntu or wsl2

curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"

sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl

kubectl version --client
